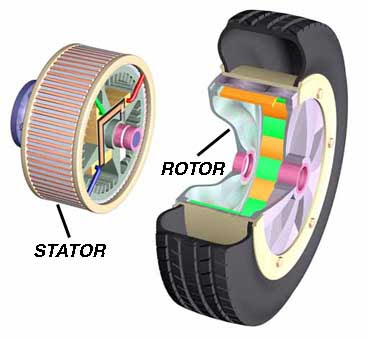

Illustration - Représentation d'un moteur-roue semblable à ceux développés par l'équipe de Pierre Couture à Hydro-Québec et présenté au public en 1994. L'auteur de ce blog l'a dessiné à partir d'information publique contenue dans les documents publicitaires et les brevets.
Les Québécois de plus de 30 ans se souviennent avoir vu à la télévision, en 1994 et 1995, une voiture expérimentale révolutionnaire équipée de moteurs-roues électriques très performants. Il s’agissait d’une Chrysler Intrepid modifiée par les chercheurs d’Hydro-Québec, sous la direction du docteur Pierre Couture, un physicien génial, en avance sur son temps, l’inventeur principal de ce groupe de traction inégalé à ce jour. La conférence de presse pour annoncer cette technologie révolutionnaire s'est tenue le premier décembre 1994. Pour voir le matériel promotionnel distribué ce jour-là cliquez ICI, et pour lire la transcription de l'allocution de Pierre Couture expliquant la technologie cliquez ICI et téléchargez l'épisode 2-29 du volume 2 de mon ouvrage Sur la route de l'électricité.
L’idée de base était de faire de l’Intrepid une voiture hybride branchable. En rechargeant la batterie le soir chez soi, le propriétaire de la voiture aurait pu parcourir 65 km en mode électrique à chaque jour, sans consommer de carburant. Pour les trajets plus longs que 65 km, un petit moteur-générateur thermique aurait rechargé la batterie en cours de route, conférant à la voiture une autonomie similaire à celle d’une voiture traditionnelle. C’est ce qu’on appelle aujourd’hui une voiture hybride série, dont le moteur à carburant n’est pas connecté mécaniquement aux roues. Par ailleurs, comme 80% des gens font moins de 65 km par jour avec leur voiture, en moyenne, la grande majorité de leur kilométrage se serait fait à l’électricité. C’est ce concept que GM a repris dans sa Chevy Volt, qui devrait être commercialisée en 2011. Toutefois, la Chevy Volt n’est pas équipée de moteurs-roues, mais d’un moteur électrique central, sous le capot, ce qui rend la voiture plus lourde, plus chère et laisse moins d’espace disponible.
Malheureusement, en 1995 Hydro-Québec a pris une décision totalement incompréhensible de réduire de façon importante son projet de développement du groupe de traction Couture, ce qui a conduit à la démission de son inventeur en 1995. Pierre Couture n’a plus jamais travaillé sur ce projet depuis. La compagnie TM4, une filiale d’Hydro-Québec qui devait commercialiser le groupe de traction à 4 moteurs-roues, d’où son nom d’ailleurs, a arrêté, à toute fin pratique, le développement du moteur-roue, pour faire des moteurs électriques centraux, comme tout le monde. Les lecteurs désireux d’en connaître davantage sur cette saga désolante du moteur-roue d’Hydro-Québec sont invités à consulter mon dernier livre Rouler sans pétrole.
L’auteur de ce blog est absolument convaincu que le groupe de traction Couture à 4 moteurs-roues est toujours le meilleur et que c’est le groupe de traction de l’avenir. Voici pourquoi.
Tout d’abord, en regardant l’illustration plus haut, on constate que les aimants permanents (en vert et orangé) sont collés très près de la jante de la roue, ce qui confère au moteur un grand diamètre (38 cm environ) et augmente la force de même que la puissance des moteurs. Il y a bien sûr d’autres innovations imaginées par Pierre Couture qui contribuent à donner à ses moteurs-roues une efficacité supérieure à 96%, tout en ayant une puissance de plus de 100 kW par moteur et un couple («force») de 1200 N.m pour chaque moteur, ce qui était 2,5 fois plus qu’un moteur de Corvette de l’époque! La puissance totale avec 4 moteurs-roues aurait dépassé 400 kW et le couple total 4800 N.m, de quoi propulser la Chrysler Intrepid de 0 à 100 km/h en 3 secondes, selon les calculs de Pierre Couture !!
Les performances de ces moteurs-roues ont été validées en laboratoire, mais au moment de la démission du docteur Couture, seulement 2 moteurs-roues étaient installés sur l’Intrepid et l’électronique de puissance n’était pas encore terminée, d’où l’incapacité de faire les tests complets sur route. Toutefois, l’illustration ci-dessous nous montre un des tests extérieurs où les roues motorisées tournent sur place en brûlant le caoutchouc des pneus. Une telle performance n’était pas possible avec le gros moteur V8 original de la Chrysler Intrepid.
Illustration - Images tirées de l'émission Découverte de Radio-Canada, présentant un reportage sur le moteur-roue réalisé en 1997. (photos: Archives de Radio-Canada)
Maintenant, le but d’avoir des performances aussi stupéfiantes n’était pas d’épater la galerie mais de récupérer le plus d’énergie au freinage, même en freinant brusquement. Avec quatre bons moteurs-roues et de bonnes batteries on peut récupérer près de 90% de l’énergie cinétique de la voiture lorsqu’on freine. Les moteurs agissent alors comme des freins électromagnétiques qui produisent du courant et rechargent la batterie. C’est ce qu’on appelle le freinage regénératif. Dans une voiture traditionnelle, l’énergie cinétique est perdue en chaleur dans les freins mécaniques. Dans une voiture électrique à moteur central on récupère de l’ordre de 20 à 25% maximum de l’énergie cinétique, car le moteur électrique n’est connecté qu’à deux roues, et derrière un différentiel de surcroît. Or une voiture doit freiner aux quatre roues, et dans une voiture électrique à moteur central on doit ajouter des freins mécaniques aux deux roues motorisées, car on ne peut freiner derrière un différentiel uniquement. En effet, si une des deux roues est sur la glace, l’autre se mettrait à tourner rapidement et le conducteur risquerait de perdre le contrôle de la voiture.
De plus, avec quatre moteurs-roues, il n’y a pas de différentiel ni de transmission d’ailleurs. C’est un entraînement direct, et il n’y a aucune perte d’énergie entre le moteur et les roues, comme c’est le cas dans une voiture à moteur central. Voilà une deuxième raison pour laquelle les moteurs-roues consomment moins d’énergie.
Par ailleurs, puisque la consommation d’énergie est plus faible, on peut réduire la grosseur de la batterie, du moteur-générateur et du réservoir de carburant. Sans compter que les moteurs-roues eux-mêmes sont plus légers qu’un moteur central de puissance équivalente, puisque leurs structures extérieures remplissent une double fonction, en servant également de structure de soutien aux roues. L’allègement de la voiture constitue donc une troisième cause de réduction pour la consommation d’énergie.
Maintenant, le fait qu’avec des moteurs-roues il n’y ait pas de moteur sous le capot permet d’effiler ce dernier et de fermer le dessous de la voiture en avant. Ces modifications à la carrosserie de la voiture améliorent l’aérodynamique et apportent une quatrième contribution à la réduction de consommation d’énergie.
Ces quatre facteurs combinés donnent une consommation d’énergie des voitures à moteurs-roues environ 35% inférieure à celle d’une voiture électrique à moteur central pour une conduite urbaine, et de l’ordre de 15% inférieure pour une conduite sur l’autoroute. En conduite mixte, on obtient donc une réduction de consommation de l'ordre de 25 % attribuable aux moteurs-roues. C'est une grosse différence, particulièrement pour les voitures urbaines, les camions de livraison et les autobus! Cette réduction de la consommation fait baisser non seulement les coûts d'opération mais également le coût d'achat des véhicules, puisque la batterie (très coûteuse) et le moteur thermique (pour les véhicules hybrides branchables) peuvent être réduits de taille considérablement. De plus, les véhicules à moteurs-roues ont plusieurs composantes en moins (pas de différentiel, pas de transmission, pas de cardans, pas de sytème mécanique de freinage ABS).
Par ailleurs, non seulement les voitures à moteurs-roues sont les plus économes en énergie mais elles sont en même temps les plus puissantes, ce qui, en soi, représente un changement important de paradigme. James Bond et Al Gore pourraient faire du covoiturage ensemble dans une voiture à moteurs-roues et les deux seraient très heureux!
En terminant, il serait bon de mentionner quatre autres avantages des moteurs-roues qui ne sont pas liés à la consommation d’énergie. Le fait qu’il n’y ait pas de moteur sous le capot augmente la zone d’écrasement (crunching zone) du métal lors d’un impact frontal, ce qui améliore la sécurité des passager en diminuant la brutalité du choc. Par ailleurs, l’absence de moteur sous le capot donne beaucoup plus de flexibilité au designer pour aménager les espaces. De plus, avec quatre moteurs-roues, on peut intégrer un système antirérapage par logiciel, de même qu'un système de freinage anti-bloquage ABS par logiciel également. Enfin, le conducteur dispose de quatre roues motrices, ce qui est très apprécié l'hiver dans les pays nordiques, de même que par ceux qui ont à circuler sur des routes de terre.
Dans un futur billet je parlerai des divers véhicules à moteurs-roues qui ont été présentés par divers fabricants.
